BU ÜRÜN LCD LED TV 3,3V - 12V - 24V KISMININ ARIZALANMASINDA VEYA PATLAMASINDA YERİNE KULLANILAN ÜRÜNDÜR.

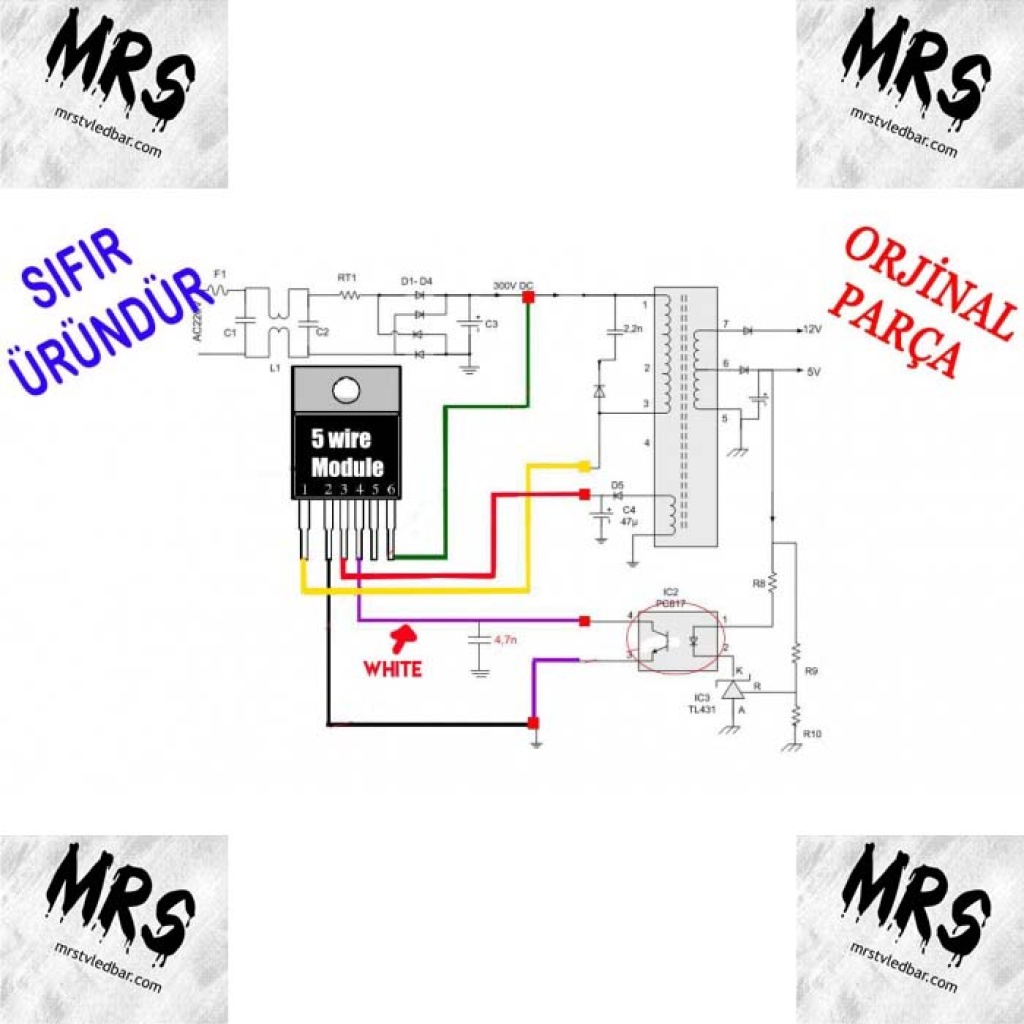

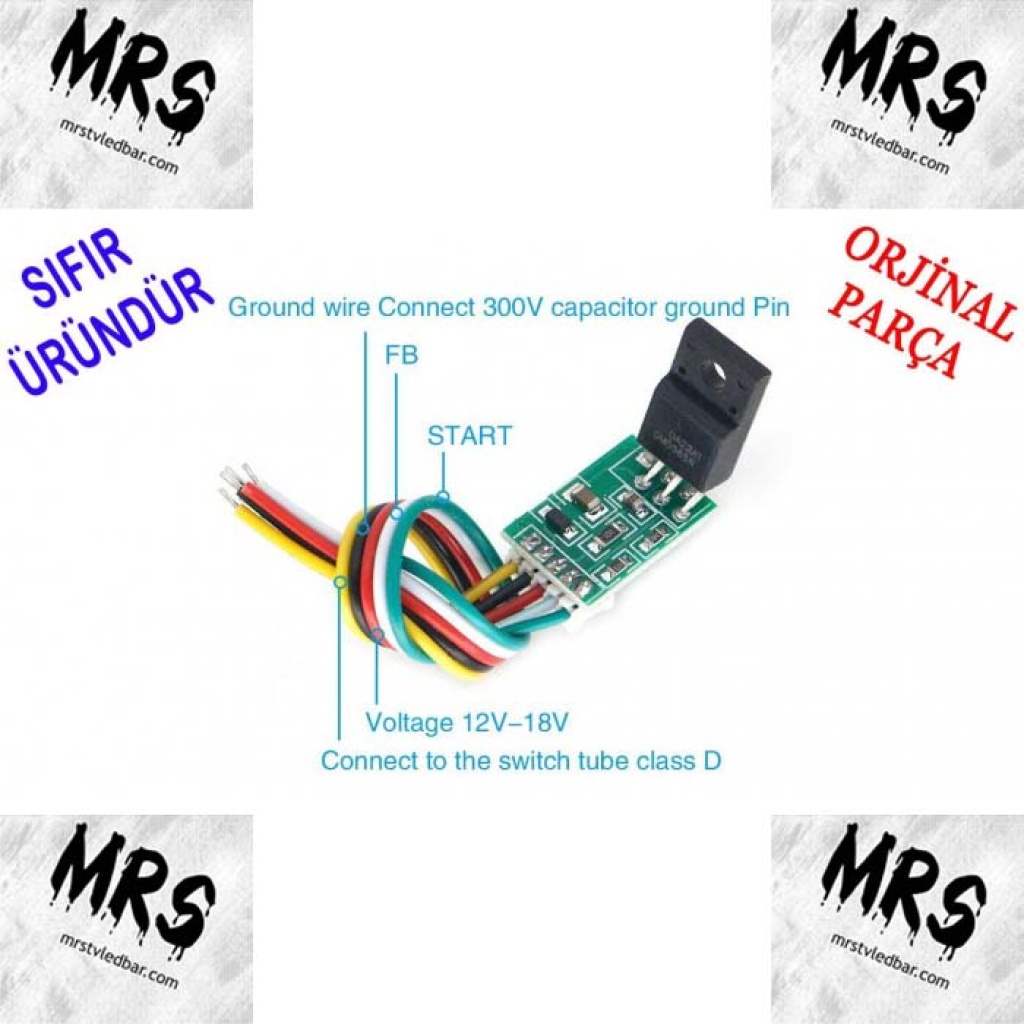

YEŞİL OLAN KABLO : BLOK KONDANSATÖR + UCUNA ,
BEYAZ OLAN KABLO : OPTO KUPLÖR ŞAŞE OLMAYAN AYAĞINA ,
KIRMIZI OLAN KABLO : STANDBY TRAFOSU PRMER KISMINDAKİ DİYOT ÇIKIŞNA (47UF VEYA 100MF KONDANSATÖR OLUR.
SİYAH OLAN KABLO : BLOK KONDASATÖR ŞAŞE OLAN BACAĞINA ,
SARI OLAN KABLO : SÖKÜLEN MOSFET ORTA (DRAIN) TRAFOYA GİDEN UCUNA BAĞLANIR.

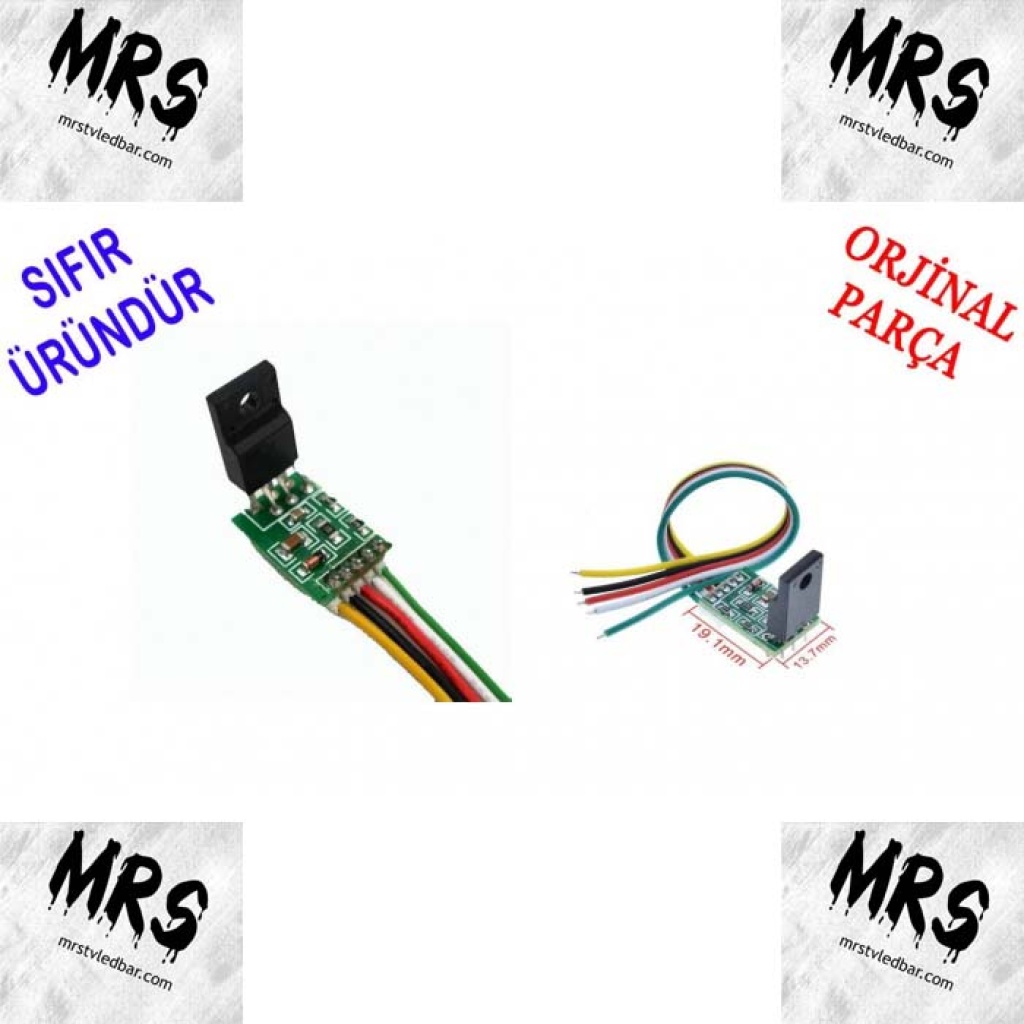

CA-888 LCD Power Modül Devre Kartı
CA-888 Modül Lcdlerde güç katında kullanılır. Bozuk devrelerde trafonun sürülerek çıkış voltajlarının oluşturulmasını sağlar. 300V luk giriş voltajını 12-18V seviyesine indirmek için kullanılır.
Youtube üzerinde bu kartın montajı ile alakalı videolar bulunmaktadır. Yüksek voltaj içeren bu işlemi yapan kişilerin bu tip devreler hakkında bilgisi olması gerekmektedir. Hatalı işlemlerde hayati tehlike oluşturabilir yada ilgili devreler zarar görebilir. Bu konu alıcının sorumluluğu altındadır.
YÜKSEK VOLTAJ VARDIR , UZMAN KİŞİ TARAFINDAN MONTAJI YAPILMASI TAVSİYE EDİLİR , HAYATİ TEHLİKESİ VARDIR.
sıfır üründür.
